Launch S2-2-sensorboxen

Detaljerad beskrivning av produkten

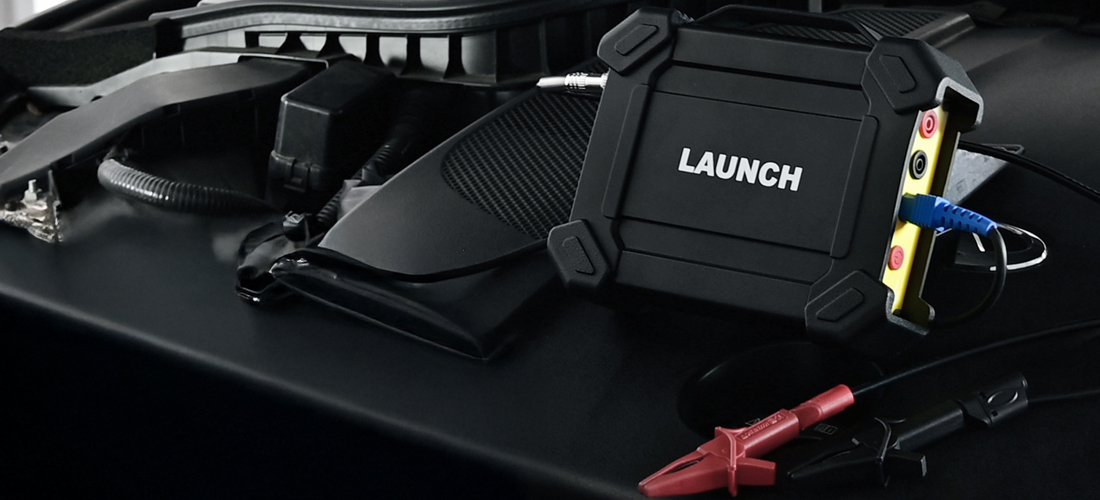

Launch S2-2 Sensor Box är en modul som är särskilt utformad för att diagnostisera, testa och simulera de flesta sensorfel i fordon. Med hjälp av den kan användarna enkelt och snabbt diagnostisera och simulera sensorn för snabb felsökning av styrenheten. Enheten stöder även multimeterfunktioner. Genom denna funktion kan användarna mäta spänning, resistans och kapacitans. Modulen kan inte användas separat, utan måste användas tillsammans med Launch-diagnosverktyg som är kompatibla med denna modul, såsom CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5 och PAD VII.

Huvudfunktioner

• Kontrollera om ECU:n fungerar eller inte
• Stöder manuell inmatning av förloppsdata.
• Simulera sensorns driftsstatus utan att byta ut delar
• Simulera vissa speciella driftsförhållanden för sensorer utan att byta ut delar
• Kan användas som multimeter för att mäta resistans, växelströms-/likströmsspänning, kapacitans, frekvens och pulssignaler m.m.
• Ett klick för att öppna den intuitiva menyn för sensor, ställdon, definierad/ritad vågform, tidsvågform, multimeter och systeminställningar
• Frekvensmätning

Sensor

Instrumentet är utrustat med en ”Sensor”-funktion, som är avsedd för mätning och tidsmätning. Den används för att simulera ingångssignalerna till bilens elektroniska styrsystem, och bilens dator justerar motorns driftförhållanden utifrån dessa parametrar.

Action Link

Den används för att simulera utgångssignalen från bilens elektroniska styrsystem för att utvärdera driftsförhållandena hos bilens ställdon.

Multimeter

Med denna funktion kan användaren mäta spänning, resistans och kapacitans.

Parametrar

• Vågform: Det finns 9 vågformer att välja mellan: framåtriktad sinusvåg, bakåtriktad sinusvåg, framåtriktad fyrkantvåg, bakåtriktad fyrkantvåg, medelspänning, rät linje, rät linje med hög/låg spänning, triangulär våg och trapezformad våg.
• Frekvens: Ställ in frekvensen för den valda vågformen.
• Amplitud: Ställ in amplituden för den valda vågformen.
• Offset: Ställ in offset för den valda vågformen.
• Fas: Ställ in fasen för den valda vågformen.
• Arbetscykel: Ställ in arbetscykeln för den valda vågformen.
• Signalsynkronisering: Kan få CH1 och CH2 att sända signaler samtidigt.

Manuell rendering

• Totalt antal ramar: 1–3 (valfritt). Anger det totala antalet utdatapunkter
• I allmänhet består en enskild vågform av 100 punkter. Värdena 1–3 anger att du kan välja 100, 200 eller 300 punkter för att skapa en vågform.
• Redigera bildruta: används för att redigera bildrutan: Du kan redigera en bildruta eller redigera alla
• Vågform: Du kan välja en förinställd vågform och placera den i området för manuell ritning.
• Frekvens: Om du vill visa våglängden kan du använda frekvensen för en bildruta (för en utmatning på 3 bildrutor ställs den totala frekvensen in på frekvens/3).
• Amplitud: Amplituden för utgångsvågformen
• Förskjutning: Förskjutning av utgångsvågformen
• Tidsvågform: Denna funktion används för att justera motorns tidsvågform (vevaxel + kamaxel).

Tekniska parametrar

Sensormodul

• Antal kanaler: 2
• Noggrannhet: 1
• Amplitudområde: 1: 0–20 V
• Maximal utgångsström: 20 mA
• Fördefinierat frekvensområde: 0–20 kHz
• Frekvens för fyrkantssignal: 0–15 kHz
• Arbetscykel för fyrkantsvåg: 0–100 %
• Strömförsörjning: Sensorsimulatorns utgång/max. ström 20 mA (utgången är batteridriven) – solenoiddrivning, tändspolar/utgångsström 2 A (extern strömförsörjning)
• USB: USB 2.0 typ B (med laddnings- och strömförsörjningsfunktion/5 V)
• Stöd för simulering av likspänning
• Stöd för simulering av fast frekvens
• Stöd för simulering av fördefinierade vågformer
• Stöd för simulering av handritade vågformer
• Signalgeneratorgränssnitt: 2
• Port för extern strömförsörjning: 1
• Solenoidgränssnitt: 1
• Multimetergränssnitt: 2
• Driftstemperatur: 1: 0 °C – 50 °C
• Förvaringstemperatur: -30 °C – 70 °C

Multimeter

• Likspänning: 0 V – 700 V
• Växelspänning: 0 V – 700 V
• Motstånd: 0 Ω – 40 MΩ
• Kapacitans: 0 F – 100 µF (maximal mättid 30 s)
• Diod: 0 V – 1,5 V
• Kontinuitetsdetektering: Ljudsignal vid värden under 30 Ω

Förpackningens innehåll

• Launch S2-2
• 2 st HT30 mätkablar
• 7-polig gränssnittsadapterkabel
• kabel med batteripoler
• USB-kabel
• 3 st 6-vägs fördelarkabel
• 2 st multimeter-testpennor (svart + röd)
• sats med krokprober
• nätadapter
