OBDStar Ecu Master

Detaljerad beskrivning av produkten

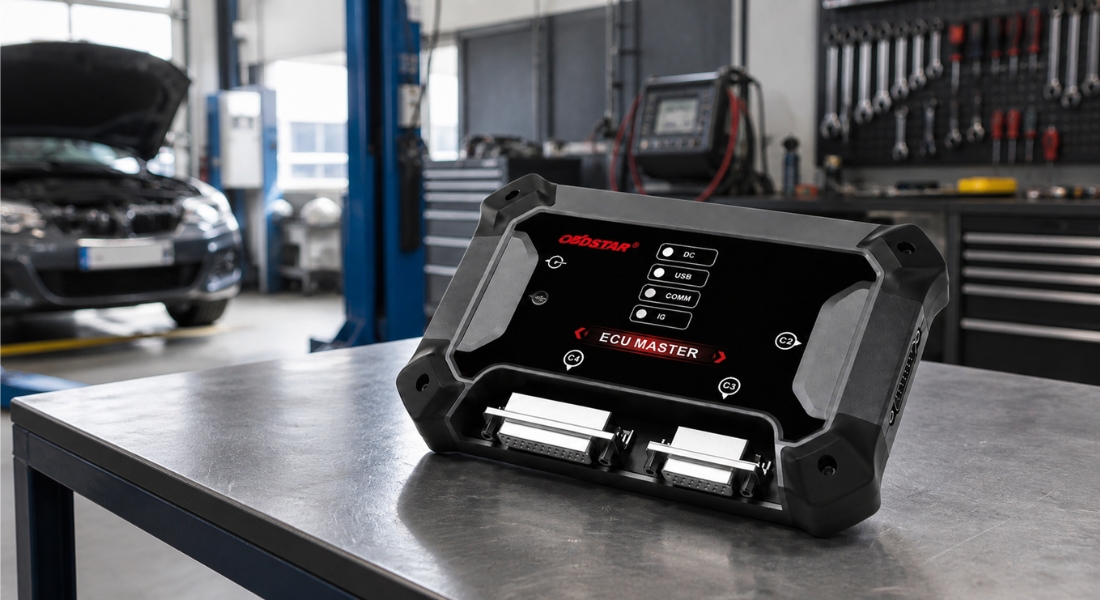

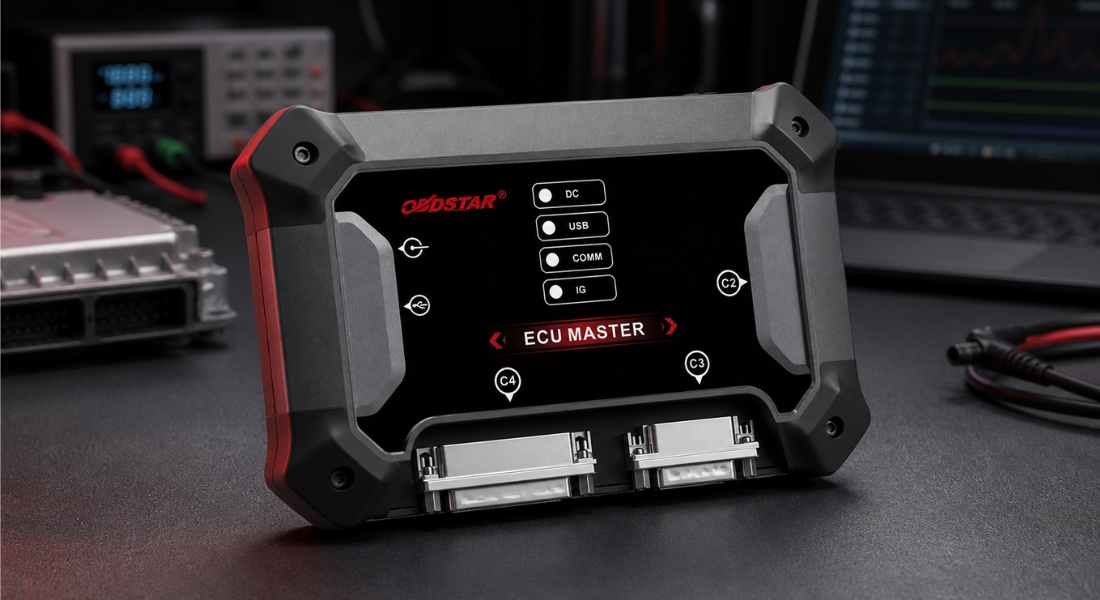

OBDSTAR ECU MASTER är en professionell programmerare avsedd för arbete med styrenheter i personbilar och elbilar. Beroende på vald variant möjliggör den läsning, skrivning, säkerhetskopiering och kloning av data från styrenheter eller återställning av stödda SRS- och airbagmoduler efter en olycka. Enheten stöder de vanligaste kommunikationsmetoderna som används vid programmering av fordonsenheter, inklusive OBD-, BENCH-, BOOT-, JTAG- och BDM-lägen. Programvaran är avsedd för datorer med operativsystemet Windows 10 eller senare. Programvaran ECU MASTER innehåller varningar om felaktiga procedurer, vilket hjälper till att minska risken för fel vid anslutning och programmering av enheten. För stödda ECU:er och airbagmoduler finns valfria specialkablar tillgängliga som möjliggör direktanslutning utan manuell koppling av enskilda stift. Enheten ansluts till datorn via en USB-kabel. De enskilda åtgärderna utförs sedan via det överskådliga programmet OBDSTAR ECU MASTER.

Enhetens specifika funktioner motsvarar den variant som valts vid beställningen. De enheter som stöds kan variera beroende på märke, modell, tillverkningsår, enhetens beteckning och aktuell programvaruversion.

Tillgängliga varianter

OBDSTAR ECU MASTER erbjuds i två separata programvaruvarianter. Välj före beställning den variant som motsvarar det önskade användningsområdet:

• Variant A – Passenger Car ECU: programmering och kloning av styrenheter för personbilar och elfordon
• Variant D – Crash Reset: återställning av stödda SRS- och airbagmoduler efter en olycka

Varje variant innehåller ett annat programvarupaket. Enhetens tillgängliga funktioner motsvarar därför den variant som valts vid beställningen.

Variant A

Alternativ A – Passenger Car ECU är avsett för programmering av styrenheter för personbilar och utvalda elfordon. Det stöder arbete med motorstyrenheter (ECM), växellådsstyrenheter (TCM), karossstyrenheter (BCM) och, för kompatibla elfordon, även med batteri- och styrenheter (BMS och VCU).

Huvudfunktioner för variant A

• läsning och skrivning av data i styrenheter
• kloning av ECU, TCM och BCM
• läsning och skrivning av Flash- och EEPROM-minnen
• säkerhetskopiering och dataöverföring mellan original- och ersättningsenheten
• automatisk korrigering av CheckSum
• läsning och skrivning av VIN
• Virgin Reset av stödda enheter
• anpassning och överföring av data
• konvertering och dekryptering av startspärrdata
• IMMO OFF / ON
• läsning och skrivning av styrenhetskartor
• upplåsning och låsning av stödda ECU:er
• kalibrering av utvalda parametrar
• kalibrering av kilometermätare och driftstid för stödda system

Stödda styrenheter för personbilar

Variant A stöder läsning och skrivning av tusentals enheter som används i personbilar. Beroende på den specifika ECU-typen finns funktioner som kloning, hantering av VIN, Virgin Reset, dataöverföring, korrigering av kontrollsumma, bearbetning av immobilisatordata eller kalibrering av utvalda parametrar tillgängliga.

Bland de stödda applikationerna finns till exempel utvalda växellådsenheter Mercedes-Benz FBS3 och FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai och Kia, motorenheterna Ford MG1/MD1, system från Volkswagen-koncernen samt enheter från tillverkarna Bosch, Continental, Delphi, Denso, Siemens och Magneti Marelli.

Stöd för elfordon

Alternativ A omfattar även utvalda enheter BMS och VCU som används i elfordon. Beroende på det specifika systemet kan enheten stödja läsning och skrivning av data, kloning eller dataöverföring mellan originalenheten och ersättningsenheten.

Bland de stödda applikationerna finns utvalda system som används till exempel i fordon av märkena Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC och BYD.

Variant D

Variant D – Crash Reset är avsedd för specialister som arbetar med reparationer av SRS- och airbagmoduler. För de stödda modulerna möjliggör den inläsning av nödvändiga data, radering av lagrade krockregister och återställning av modulen efter aktivering av säkerhetssystemet.

Huvudfunktioner i variant D

• avläsning av data från SRS- och airbagmoduler
• återställning av krockdata efter en olycka
• inskrivning av korrigerade data tillbaka till den stödda modulen
• återställning av utvalda airbagmoduler
• arbete via de stödda lägena BENCH, BOOT, JTAG eller BDM
• automatiska arbetsflöden för stödda enheter
• information som krävs för korrekt anslutning av enheten
• varningar vid felaktigt arbetsförfarande

Tillgängligheten av funktionen Crash Reset beror på den specifika tillverkaren, airbag-enhetens beteckning, den använda processorn och den aktuella programvaruversionen. Innan reparationen påbörjas rekommenderar vi att du kontrollerar den aktuella modulen i den aktuella listan över stödda enheter.

Stödda anslutningslägen

• OBD – kommunikation och programmering via fordonets diagnosuttag
• BENCH – arbete med demonterad enhet utan att behöva öppna den
• BOOT – direkt läsning och skrivning av enheten i serviceläge
• JTAG / BDM – arbete med utvalda processorer och minnen via direktanslutning

Kommunikationsprotokoll som stöds

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• ytterligare protokoll beroende på styrenhetens typ

Programvaruuppdateringar

När du registrerar och aktiverar enheten får du kostnadsfria uppdateringar under 1 år. Efter denna period är inget ytterligare abonnemang obligatoriskt. Enligt tillverkaren förblir redan nedladdade programvarufunktioner användbara, men utan förnyat abonnemang är det inte möjligt att ladda ner nya uppdateringar och utökad täckning.

Tekniska specifikationer

• Operativsystem: Windows 10 och senare
• Driftstemperatur: -10 °C till 55 °C
• Förvaringstemperatur: -20 °C till 70 °C
• Mått: 176 × 115 × 31 mm

Förpackningens innehåll

• OBDStar Ecu Master
• programvarulicens
• strömadapter
• huvudkabel
• USB-kabel
• BENCH-kabel
• uppsättning anslutningskablar (Jumper Wire)
• förlängningskabel 3-i-1 Jumper
• multifunktionskort för läsning och skrivning av data C4-01
• adapter C4-10
• kabel W004
• kabel W005
• kabel W006
• bruksanvisning
