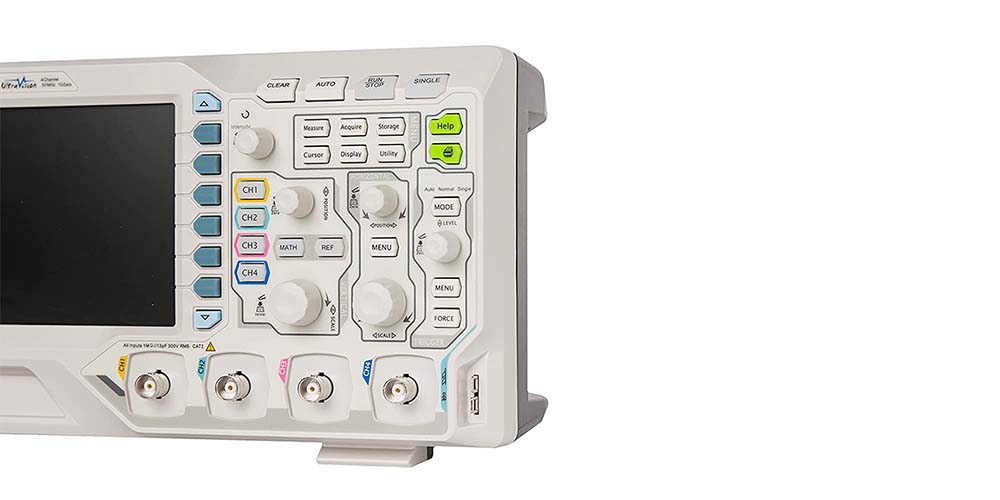

Rigol DS1054Z 4-kanals oscilloskop
Kod för översättningen: 1218Detaljerad beskrivning av produkten
Rigol DS1054Z är ett 4-kanals oscilloskop med en samplingsfrekvens på 1 GS/s och ett minne på 12 miljoner punkter. Med en uppdateringsfrekvens på 30 000 wfm/s går det att snabbt analysera signalen och upptäcka eventuella problem i signalen. Modellens genomströmning delas med antalet aktiva kanaler: 250 MS/s (4 aktiva kanaler), 500 MS/s (2 aktiva kanaler), 1GS/s (1 aktiv kanal). Enhetens minne är 24 Mpts fördelat på fyra kanaler. Enheten är utrustad med ett USB-gränssnitt för dataöverföring till PC eller minneskort.
Ultra Vision-teknik
Ultra Vision visar ett överlappande signalområde beroende på intensitet och erbjuder ett minnesdjup på upp till 24 Mpts för detaljerad återgivning av signaler.
Specifikationer
| Minne | 24 Mpts (uppdelat på antalet kanaler). |
| Samplingsfrekvens | 250 MS/s (4 aktiva kanaler), 500 MS/s (2 aktiva kanaler) 1 GS/s (1 aktiv kanal) |
| Visning | 7" TFT, 800x480 pixlar, 160 000 färger |
| Ingångsimpedans | 1 MΩ |
| Antal kanaler | 4 |
| Horisontell skala (ingång) | 5 ns/div – 50 s/div |
| Vertikal känslighet (ingång) | 1 mV/div – 10 V/div |
| A/D-omvandlare | Upplösning 8 bitar |
| Maximal spänning | CAT I 300 Vrms, CAT II 100 Vrms, transient överspänning 100 Vpk |
| Uppkörningstid | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Stöd för mätprober | 0,1x – 1000x |
| Uppmätt brusvärde | 1 mVpp (vid 100 ms, 1 mV/div, inspelningslängd: 3 Mpts) |
| Anslutning | USB 2.0 typ A, USB 2.0 typ B, LAN |
| Vikt (utan förpackning) | 3,2 kg |
| Mått | 313 x 161 x 122 mm |
Förpackningens innehåll
- Siglent Rigol DS1054Z oscilloskop
- 4 passiva prober 1x/10x (150 MHz, typ RP2200)
- USB-kabel
- strömkabel
- bruksanvisning
Ytterligare parametrar
| Kategori: | Oscilloskop |
|---|---|
| EAN: | 4016139006819 |
