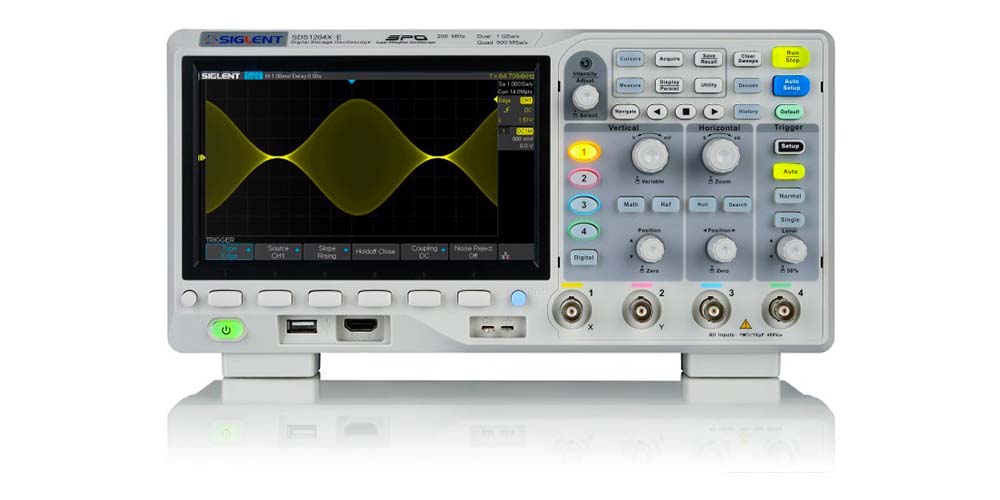

Siglent SDS1204X-E 4-kanals oscilloskop
Kod för översättningen: 1212Detaljerad beskrivning av produkten
SDS1204X-E är en fyrkanalsmodell i serien ”SDS1200X-E” som kan mäta på upp till två kanaler samtidigt. Proben har två ADC:er, vilket gör att den kan mäta samtidigt på två kanaler utan förlust av samplingsfrekvens. Om alla kanaler är aktiva har proben fortfarande 500 MS/s per kanal. Denna modell har en genomströmning på upp till 200 MHz och 14 Mpts på fyra aktiva kanaler.
Super Phospor
Oscilloskopet är utrustat med ”Super Phospor”-teknik, som ger hög signalklarhet och mycket lågt brus. Med denna teknik krävs endast 500 µV per gren. Tekniken innebär även kontinuerlig signalöverföring oberoende av processorn eller skärmen, vilket gör det möjligt att upptäcka fel som inte är synliga inom det normala området. Som standard ingår även en sond som kan avkoda signaler inom I2C-, SPI-, UART-, RS232-, CAN- och LIN-områdena.
Tillbehör (tillval)
En funktionsgenerator kan beställas som tillval till denna modell för att utöka utbudet med en 25 MHz och 16-kanals logikanalysator. Denna utökning kan anslutas när som helst via USB-gränssnittet.Proben kan även anslutas till internet via internetkabel eller WiFi-dongel, som också kan köpas som tillval. Detta gör det möjligt att styra proben via ett webbgränssnitt. Proben kan även styras via SCPI-kommandon. Kontakta oss för en individuell offert.
Specifikationer
| Bandbredd | 200 MHz |
| Kanaler | 4 |
| Minne | 14 Mpts per kanal |
| Vertikal skala | 500 µV/div – 10 V/div |
| Horisontell skala | 1 ns/div – 100 s/div |
| Probedämpning | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1 000X, 2 000X, 5 000X, 10 000X |
| Uppdateringsfrekvens |
100 000 wfm/s (normalt), 400 000 wfm/s (sekventiellt läge) |
| Triggertyper | Gräns, lutning, pulsbredd, fönster, omvänd, intervall, blackout, mönster, video |
| Anslutning | USB-värd, USB-enhet, LAN, godkänd/underkänd, triggerutgång, Sbus (Siglent MSO), WiFi via dongel |
| Avkodningsalternativ | IIC, SPI, UART/RS232, CAN, LIN |
| Visning | 7" TFT LCD (800x480) |
| Mått | 325 x 176 x 295 mm |
| Vikt | 2,5 kg (3,5 kg inklusive förpackning) |
Förpackningens innehåll
- Siglent SDS1204X-E oscilloskop
- USB-kabel
- 4 passiva prober
- certifikat
- nätkabel
- bruksanvisning
Ytterligare parametrar
| Kategori: | Oscilloskop |
|---|---|
| EAN: | 4023392501630 |
